Помощь при создании сложных документов. Создание сетевых диаграмм

Интерфейс Microsoft Visio 2013 изменился по сравнению с предыдущими версиями, и чтобы помочь вам быстрее освоиться с ним, мы представляем вашему вниманию это руководство.

Используйте обновленные шаблоны : Шаблоны помогают создать документ нужного типа. Их можно найти на вкладке Файл . Наиболее популярные шаблоны разделены на категории, обозначенные разными цветами. Если обнаружить нужный шаблон не удается, можно попробовать найти его с помощью функции поиска.

  1. Настройте оформление и дизайн : Придайте документу единообразный вид с помощью тем и гармонично подобранных цветов. Сделать это можно на вкладке Конструктор .
  2. Добавляйте примечания : Добавляйте примечания к фигурам или отвечайте на примечания других пользователей. Для этого щелкните индикатор примечания в документе или откройте вкладку Рецензирование .
  3. Отображайте или скрывайте ленту : Щелкните ярлычок вкладки для открытия ленты или закрепите ленту, чтобы она отображалась постоянно.
  4. Выбирайте для фигур эффекты : Применяйте к фигурам эффекты, такие как тени, градиенты и объемное вращение.
  5. Используйте сенсорные элементы управления : На устройствах с сенсорным вводом, например на планшетном ПК, можно рецензировать и редактировать документы с помощью сенсорных жестов. Добавляйте и перемещайте фигуры, используйте сжатие и масштабирование, добавляйте примечания и текст.
  6. Используйте специальные фигуры : В состав шаблонов входят наборы элементов, представляющие собой коллекции специальных фигур. Для расширения выбора фигур можно добавлять дополнительные наборы элементов.
  7. Выполняйте поиск фигур : Не можете найти фигуру? В окне Фигуры нажмите кнопку Поиск .
  8. Настройте панель быстрого доступа : На панели быстрого доступа команды доступны в любой момент. Чтобы добавить на панель команду с ленты, щелкните ее правой кнопкой мыши.

Быстрое начало работы

В Visio включены десятки шаблонов, с помощью которых можно быстро создавать документы практически любого типа: организационные диаграммы, сетевые графики, планы этажей, схемы подключения, рабочие процессы и многое другое.

Каждый шаблон включает специальные коллекции фигур, характерных для документов данного типа. Они называются наборами элементов. В окне Фигуры у края документа отображаются наиболее популярные наборы элементов и фигуры для создаваемой схемы. Чтобы приступить к работе, перетащите фигуры из окна Фигуры в документ.

Несколькими щелчками мышью можно придать документу профессиональный привлекательный вид. Используйте тему, чтобы применить согласованный набор цветов, или настройте ее, выбрав один из цветовых вариантов. Коллекции тем и вариантов доступны на вкладке Конструктор. Наведя указатель мыши на элемент коллекции, можно увидеть, как будет выглядеть документ после предполагаемого изменения.

Также можно улучшить вид фигур. Visio теперь позволяет применять к фигурам те же эффекты (например заливку, градиенты, тени или объемные эффекты), которые доступны для графических элементов в других программах Office. Для этого используйте группу Стили фигур на вкладке Главная .

Действия, которые вам могут потребоваться

Из приведенной ниже таблицы вы узнаете, где найти некоторые наиболее часто используемые инструменты и команды в Word 2013.

Действия Вкладка Группы
Создание, открытие, сохранение, печать документа, предоставление к нему общего доступа, настройка работы Visio Файл Группы Создать , Открыть , Сохранить , Сохранить как , Печать , Общий доступ , Экспорт и Параметры
Добавление и изменение текста, применение стиля к фигуре, выравнивание и упорядочение фигур Главная Группы Шрифт , Абзац , Стили фигур и Упорядочение
Добавление рисунка, чертежа САПР, надписи, контейнера или соединительной линии Вставка Группы Иллюстрации , Части схемы и Текст
Применение к документу профессиональной цветовой схемы, добавление фона Дизайн Группы Темы , Варианты и Фоны
Проверка орфографии, добавление примечаний и ответ на них Рецензирование Группа Правописание и Примечания
Включение линий сетки, направляющих и окна «Данные фигуры» Вид Группы Показ и Визуальные подсказки

Совместная работа над схемой

Если документ сохранен в SharePoint, несколько участников рабочей группы могут работать над ним одновременно. Вы можете видеть, кто работает с той или иной частью схемы, и все участники группы получают уведомления о внесенных изменениях.

Функция добавления примечаний в Visio была улучшена. Теперь можно добавлять примечания и отвечать на них в Visio или через Интернет с помощью служб Visio.

Подключайте фигуры на схеме к данным реального времени, чтобы упростить сканирование и анализ сложных данных. Можно подключаться к стандартным источникам бизнес-данных, таким как Excel, Access, SQL Server и SharePoint. Если необходимо, можно включить автоматическое обновление данных фигуры при изменении данных в источнике.

Чтобы сделать данные более наглядными, их можно выделить с помощью цветов, значков, символов и графов, подключенных к фигуре.

Графические элементы также обновляются автоматически при изменении данных. Это помогает мгновенно выявлять закономерности в данных.

Совместная работа с пользователями предыдущих версий Visio

Предоставляя общий доступ к файлам или обмениваясь ими с людьми, которые работают в одной из предыдущих версий Access, учитывайте указанные ниже моменты.

Действие в Visio 2013 Что происходит Что нужно сделать
Вы открываете документ, созданный в Visio 2010 Файл открывается в режиме совместимости, в котором отключаются возможности Visio 2013, которые могут привести к проблемам в более ранних версиях. Если файл не будет открываться в более ранних версиях, сохраните его как документ Visio 2013. Также можно преобразовать его в новый формат, выбрав на вкладке Файл пункты Сведения → Преобразовать . Если последний пункт недоступен, преобразовывать файл не нужно.
Вы сохраняете документ как файл Visio 2013 При открытии или сохранении файла проблем с совместимостью не будет. Пользователи более ранних версий Visio не смогут открыть файл, поскольку формат Visio 2013 несовместим с приложением Visio 2010 и более ранними версиями. Если документ будет открываться с помощью более ранней версии Visio, сохраните его в старом формате. Для этого откройте вкладку Файл и выберите команду Сохранить как . Затем выберите папку, в которой нужно сохранить документ, и выберите в списке Тип файла пункт Документ Visio 2003–2010 .
Вы сохраняете документ как файл Visio 2010 При сохранении документа в старом формате средство проверки совместимости выводит список возможных проблем. Обычно они связаны с используемыми в документе возможностями Visio 2013, которые не реализованы или не работают в более ранних версиях. Средство проверки совместимости сообщает, какие изменения будут внесены в документ при сохранении в старом формате. Если вносить их нежелательно, отмените команду «Сохранить как». В противном случае Visio 2013 применит изменения автоматически, а после сохранения будет показан обновленный документ.
24.03.2013

"Редактор диаграмм и блок-схем" - так представляют данный программный продукт большинство сайтов в интернете. Что ж, это правда, но далеко не вся, иначе Visio был бы совершенно не нужен. Ведь для тех же целей можно задействовать и встроенные в Microsoft Office средства: рисунки SmartArt и построитель диаграмм, тем более что с их помощью именно диаграммы рисовать проще. Что же делает Visio самодостаточным и интересным продуктом?

Возможности

По плечу Visio подготовка большого количества разнообразных типов документов:

  1. Планы помещений, этажей, инженерно-технических коммуникаций.
  2. Диаграммы и блок-схемы различного назначения (аудит, дерево ошибок, организационные диаграммы, причинно-следственные связи, диаграммы маркетинга и др.).
  3. Схемы рабочего процесса.
  4. Карты сайтов, связи между объектами в программном обеспечении, структуры и интерфейсы программ, потоки данных.
  5. Карты вычислительных сетей, каталогов LDAP и Active Directory.
  6. Чертежи и схемы электронных устройств.

Именно для наглядного представления таких данных Visio и создавался. Несколько минут - и ваши документы, презентации и даже настенные рамки будут содержать иллюстрации профессионального уровня. Заинтересовались? Тогда переходим к загрузке.

Загрузка и установка

Visio 2010 по традиции не включён ни в одну из версий пакета Office, и приобретать его нужно отдельно. В настоящее время корпорация Microsoft проводит открытое бета-тестирование продукта, что позволяет опробовать его бесплатно.

Программа распространяется в версиях для 32- и 64-разрядных систем, причём вторую найти на сайте Microsoft достаточно проблематично. Используйте следующие ссылки для перехода на страницы загрузки дистрибутивов:

  • 32-разрядная версия
  • 64-разрядная версия

Даже если вы являетесь пользователем 64-разрядной операционной системы, гнаться за 64-разрядной версией Visio в большинстве случаев нет необходимости. 32-разрядная работает не медленнее. Основным её ограничением является невозможность использовать более 2 ГБ оперативной памяти при работе над документами.

Однако вы не сможете установить 32-разрядную версию Visio, если у вас уже установлен 64-разрядный пакет Microsoft Office, и наоборот. Учитывайте этот факт при выборе.

На странице загрузки вам выдадут ключ продукта, с помощью которого вы сможете активировать Visio. Сохраните его в надёжном месте, он вам обязательно понадобится. В случае утраты ключа перейдите на страницу загрузки повторно, чтобы получить новый.

Установка ничем не отличается от установки пакета Office, поэтому отдельно останавливаться мы на ней не будем.

Первый запуск: шаблоны Visio

При первом запуске вам будет предложено активировать Visio через Интернет. Соглашайтесь, процедура не займёт много времени (и трафика, если вас это беспокоит). Впрочем, можете и отказаться, если подключение в данный момент отсутствует. Без активации вы сможете использовать Visio в течение 30 дней.

После успешного прохождения активации (или не менее успешного отказа от неё) вы увидите окно создания документа.

Microsoft Visio позволяет открыть сразу несколько документов и быстро переключаться между ними в процессе работы. Никаких специальных действий для этого выполнять не нужно - просто откройте интересующие вас файлы любым из перечисленных выше способов. В зависимости от параметров настройки программы и способа, которым вы создаете или открываете документ, для него будет выделено самостоятельное окно, содержащее все необходимые элементы управления, или же окно, вложенное в основное окно Visio.

Для создания нового файла вы можете запустить новый «экземпляр» Visio. В этом случае для документа будет открыто отдельное окно приложения, имеющее собственную кнопку на Панели задач Windows (рис. 2.13). Переключение между такими окнами выполняется так, будто это самостоятельные приложения - можно просто щелкнуть левой кнопкой мыши на нужной кнопке Панели задач или воспользоваться комбинацией клавиш Alt+Tab .

Если же все окна документов находятся в одном окне Visio, то для переключения между ними вы можете воспользоваться командами меню Окно . В нем вы найдете список открытых документов (см. рис. 2.14). Имя файла, с которым вы работаете в настоящий момент, выделяется в этом списке галочкой. Для перехода к документу используйте соответствующую команду меню. При работе с несколькими файлами в одном основном окне Visio команда Рядом позволит расположить окна всех документов таким образом, чтобы все они были видны на экране. Команда Каскадом используется для того, чтобы «сложить окна стопкой» так, чтобы были видны их заголовки.

Каждое окно, также как и окна приложений Windows, снабжено кнопками управления, которые позволяют свернуть (минимизировать) окно, развернуть его на весь размер окна приложения или закрыть. По умолчанию окно документа имеет максимально возможный размер, и кнопки управления располагаются в верхнем правом углу окна программы (см. рис. 2.14). Закрывая окно документа, вы завершаете работу с ним. Если документ не был сохранен, то на экране появится предупреждение о возможной потере данных и предложение сохранить информацию в файле на жестком диске.

Закрытие документа, завершение работы с программой

Как мы только что сказали, завершить работу с диаграммой или иллюстрацией можно при помощи кнопок управления ее окном (см. выше). Для этой же цели служит команда Файл → Закрыть . Если вы хотите завершить работу с программой Visio, воспользуйтесь кнопкой закрытия окна приложения, расположенной в верхнем правом углу его окна (см. рис. 2.14), или командой Файл → Выход (). При этом будут закрыты все документы, открытые в соответствующем окне программы.

20.07.2013

Аннотация: В лекции рассматриваются общие вопросы построения схем в Microsoft Visio 2010, выбора шаблона для схемы, добавления в схему фигур, соединителей, текста, а также сохранение схем в различных форматах в соответствии с целями разработки.

Общие сведения о приложении Microsoft Visio 2010

Microsoft Visio 2010 - это приложение для создания диаграмм и схем, помогающее визуализировать, исследовать и распространять сложные данные. В Microsoft Visio сложные для понимания таблицы и текст можно преобразовать в наглядные доступные схемы.

Приложение Microsoft Visio содержит современные фигуры и шаблоны для создания самых разнообразных схем в таких областях, как управление ИТ-средой, моделирование процессов, строительство и архитектурное проектирование, разработка пользовательского интерфейса, управление кадрами, проектами и т. д.

Поиск и применение шаблона

В Microsoft Visio 2010 можно использовать встроенные шаблоны, создавать собственные и искать подходящие шаблоны на веб-сайте Office. com . На сайте Office. com представлен широкий набор популярных шаблонов Microsoft Visio, включая схемы процессов, схемы сетей и планы этажей зданий.

Чтобы найти и применить шаблон в приложении Microsoft Visio, выполните указанные ниже действия.

  1. На вкладке Файл выберите команду Создать .
  2. В разделе Выберите шаблон выполните одно из указанных ниже действий.
    • Чтобы использовать один из встроенных шаблонов, в разделе Категории шаблонов выберите нужную категорию и шаблон, а затем нажмите кнопку Создать .
    • Чтобы повторно использовать шаблон, выберите его в разделе Последние использовавшиеся шаблоны и нажмите кнопку Создать .
    • Чтобы использовать ранее созданный шаблон, в разделе выберите пункт Из существующего документа , перейдите к нужному файлу и нажмите кнопку Создать новый .
    • Чтобы найти шаблон на сайте Office.com, в разделе Другие способы приступить к работе выберите пункт Шаблоны Office.com , затем - нужный шаблон и нажмите кнопку Загрузить , чтобы загрузить шаблон с сайта Office.com на компьютер.

Примечание. Шаблоны на сайте Office.com можно также искать прямо из Microsoft Visio. Для поиска шаблонов на сайте Office.com выберите в разделе Другие способы приступить к работе пункт Шаблоны Office.com . В поле Поиск шаблонов на Office.com введите одно или несколько условий поиска и нажмите кнопку со стрелкой.

Задание 1

Создание схемы

  1. На вкладке Файл выберите Создать .
  2. В разделе Выберите шаблон в группе Другие способы приступить к работе выберите вариант Новый документ .
  3. Нажмите кнопку Создать .

Когда откроется шаблон схемы, большая часть пространства будет занята пустой страницей схемы. Рядом будет находиться окно Фигуры , содержащее различные наборы элементов с фигурами (см. Рис. 1.2).


Рис. 1.2. Окно "Фигура"

Наборы элементов можно отличить по названиям в верхней части окна Фигуры ; возможно, чтобы просмотреть все наборы элементов, нужно будет прокрутить область названий. Если щелкнуть название набора элементов, фигуры из этого набора появятся в области ниже.

Для добавления набора элементов в окно Фигуры выполните действия.

  1. В окне Фигуры щелкните Дополнительные фигуры .
  2. В открывшемся списке наведите мышь на название категории нужного набора элементов, затем щелкните название набора элементов.

Выбранный набор элементов появится в окне Фигуры .

Задание 2

  1. Создайте новый документ. Для этого:
    • На вкладке Файл выберите Создать .
    • В разделе Другие способы приступить к работе щелкните Новый документ .
    • Нажмите кнопку Создать .
  2. Отобразите в окне Фигуры следующие наборы элементов: Фигуры схемы аудита ; Общие блоки ; Простые фигуры ; Фигуры временной шкалы . Для этого выполните действия:
    • В окне Фигуры щелкните Дополнительные фигуры .
    • В открывшемся списке наведите мышь на название категории нужного набора элементов, затем щелкните название набора элементов:
      • Бизнес - Бизнес-процесс - Фигуры схемы аудита;
      • Общие - Общие блоки;
      • Общие - Простые фигуры;
      • Расписания - Фигуры временной шкалы.
  3. Просмотрите фигуры каждого набора элементов. Для этого в окне Фигуры щелкните название набора и просмотрите список фигур.
  4. Измените вид отображения фигур набора Фигуры схемы аудита на Значки и данные . Для этого:
    • Щелкните называние набора Фигуры схемы аудита правой кнопкой мыши.
    • Вид - Значки и данные .
  5. Закройте наборы элементов Фигуры временной шкалы и Блоки . Для этого:
    • Щелкните название набора правой кнопкой мыши.
    • В открывшемся контекстном меню выберите Закрыть .

Существует множество типов схем Visio, среди которых есть организационные диаграммы, схемы сети, рабочие процессы, планы для дома и офиса. Но для создания практически всех документов достаточно трех основных действий.

    Выбор и открытие шаблона.

    Перетаскивание и соединение фигур.

    Добавление текста в фигуры.

Для примера создадим блок-схему.

    Запустите Visio.

    Выберите пункт Простая блок-схема , а затем нажмите кнопку Создать .

Каждый шаблон содержит фигуры для разных типов чертежей, объединенные в коллекции, которые называются наборами элементов . Эти наборы отображаются в окне Фигуры рядом со страницей документа. Например, набор элементов, который открывается при выборе шаблона Простая блок-схема , называется Фигуры простой блок-схемы .

Чтобы создать схему, перетащите фигуры из набора элементов на пустую страницу и соедините их друг с другом. Существует несколько способов соединения фигур, но в данном случае мы воспользуемся автосоединением. Например, с помощью всего нескольких щелчков мыши можно соединить фигуры "Начало" или "Завершение" в блок-схеме с новой фигурой "Процесс".

Если необходимая фигура отсутствует на мини-панели инструментов, перетащите ее из окна Фигуры на синюю стрелку. Новая фигура будет соединена с первой фигурой так же, как и при выборе фигуры на мини-панели.

Используйте стрелки автосоединения также для того, чтобы соединить две фигуры, которые уже имеются в чертеже. Перетащите стрелку автосоединения от одной фигуры к другой и отпустите. Таким образом вы соедините одну фигуру с другой.

Вы можете добавить текст практически к любому объекту, даже к соединительной линии, просто выделив объект и начав вводить текст.

Фигуры

Фигуры Visio представляют собой готовые объекты, которые можно перетаскивать на страницу документа. Это стандартные блоки для построения схемы.

При перетаскивании фигуры из окна "Фигуры" на страницу документа исходная фигура остается в наборе. Она называется образцом фигуры . Фигура, помещенная в документ, является копией - так называемым экземпляром этого образца. В документ можно поместить сколько угодно экземпляров одной и той же фигуры.

Вращение и изменение размера фигур

Программа Visio содержит в себе тысячи фигур и существует бесчисленное количество способов их настройки. Наиболее часто используются встроенные возможности фигур.

К каждой фигуре можно добавить данные, введя их в окне Данные фигуры : на вкладке Вид в группе Показать нажмите кнопку Области задач и выберите элемент Данные фигуры . В приложении Visio Professional Edition также можно импортировать данные из внешнего источника.

По умолчанию данные не отображаются в документе. Чтобы отобразить данные для отдельной фигуры, откройте окно Данные фигуры , последовательно выбрав в меню Данные пункты Показать или скрыть и Окно данных фигуры , а затем выберите нужную фигуру.

Если вам необходимо одновременно отобразить данные для нескольких фигур, то вы можете использовать функцию "Рисунки, связанные с данными", находящуюся также на вкладке Данные . На следующем рисунке одновременно показаны данные для двух деревьев.

Фигуры с особым поведением

Многие фигуры Visio обладают особым поведением, которое проявляется при растяжении, щелчке правой кнопкой мыши или перемещении желтого управляющего маркера.

Люди Цветок .

Совет:

Если вы составляете организационную диаграмму, фигуры помогут вам автоматически построить структуру отчетности. Перетащите фигуру каждого сотрудника на фигуру руководителя в диаграмме. Фигуры автоматически соединятся в иерархическом порядке.

Наборы элементов

В наборах элементов Visio содержатся коллекции фигур. Фигуры в каждом наборе элементов имеют схожие черты. Коллекции могут содержать фигуры для создания схем определенного типа или несколько разновидностей одной и той же фигуры.

Например, набор элементов Фигуры простой блок-схемы содержит только основные фигуры блок-схем. Специализированные фигуры можно найти в других наборах элементов, таких как Объекты рабочего процесса и Фигуры схемы управления качеством .

В верхней части окна Фигуры собраны заголовки наборов элементов. Чтобы просмотреть фигуры из определенного набора, щелкните его заголовок. Если в шаблоне много наборов элементов, в области заголовков появится полоса прокрутки, и некоторые заголовки будут скрыты. Чтобы найти их, нужно прокрутить список. Также область заголовков можно растянуть, перетащив ее нижнюю границу вниз, чтобы были видны все заголовки.

Вместе с каждым шаблоном открываются наборы элементов, которые необходимы для создания определенного документа, но это не мешает в любой момент открыть наборы элементов для других шаблонов.

    В окне Фигуры нажмите кнопку Дополнительные фигуры , выберите необходимую категорию и щелкните имя нужного шаблона.

Шаблоны

При создании схемы начните с выбора шаблона соответствующего типа (или наиболее подходящего, если точного соответствия найти не удалось, так как параметры всегда можно изменить). Используя шаблон Visio, можно начать создание схемы с правильно настроенными параметрами.

    В наборах элементов содержится большое количество фигур, необходимых для создания определенного документа

    Например, вместе с шаблоном План дома открывается набор элементов с фигурами стен, мебели, бытовой техники, шкафов и т. д.

    Шаблон Организационная диаграмма включает готовые фигуры для руководителей, менеджеров, ассистентов, консультантов, вакансий и др.

    Соответствующий размер сетки и разметка линейки

    Для некоторых документов необходимо указать определенный масштаб. Например, шаблон План участка открывается в масштабе проектирования, где один дюйм (25,4 мм) равен десяти футам (304,8 см). Все необходимые настройки для определенных типов чертежей уже установлены в шаблоне.

    Специальные вкладки

    Некоторые шаблоны содержат уникальные функции, которые можно найти на специальных вкладках ленты. Например, при открытии шаблона План офиса на ленте появляется вкладка План . Ее можно использовать для настройки специальных параметров отображения для схем офисов.

    Мастера, которые помогают в создании особых типов документов

    План расстановки

Просмотр примеров шаблонов

Чтобы просмотреть все доступные шаблоны, выполните указанные ниже действия.

    Откройте вкладку Файл .

    Нажмите кнопку Создать .

    Чтобы вывести краткое описание шаблона, выберите категорию и затем щелкните эскиз соответствующего шаблона.

Действие 1. Выбор и открытие шаблона.

    Запустите Visio 2007.

    В окне Блок-схема в разделе Готовые шаблоны дважды щелкните Простая блок-схема .

При открытии шаблона также открываются необходимые для него фигуры в коллекциях, которые называются наборами элементов. Вместе с шаблоном Простая блок-схема открываются наборы элементов Стрелки , Фоновые рисунки и Фигуры простой блок-схемы .

Действие 2. Перетаскивание и соединение фигур

Чтобы создать документ, перетащите фигуры из набора элементов на пустую страницу и соедините их друг с другом. Существует несколько способов соединения фигур, но в данном случае мы воспользуемся самым простым - автосоединением . Дополнительные сведения см. в статье Добавление соединителей между фигурами в Visio .

Действие 3. Добавление текста в фигуры.

Несмотря на то, что некоторые документы полностью делают все самостоятельно, часто бывает полезно и иногда добавлять текст к фигурам. Существует множество способов добавления текста в фигуры, но теперь мы будем использовать простейший способ.

Добавление текста непосредственно в фигуру

Что такое фигуры, наборы элементов и шаблоны Visio?

Мы уже упоминали эти понятия, но если вы ознакомитесь с ними подробнее, вам будет гораздо проще использовать Visio.

Фигуры

Фигуры Visio представляют собой готовые изображения, которые можно перетаскивать на страницу документа. Это стандартные блоки для построения документа.

При перетаскивании фигуры из набора элементов на страницу документа исходная фигура остается в наборе. Она называется образцом фигуры. Фигура, помещенная в документ, является копией - экземпляром этого образца. При использовании большинства наборов элементов Visio в документ можно поместить сколько угодно экземпляров одной и той же фигуры.

Существует множество способов использования и настройки фигур Visio, но вы сможете выполнять большинство задач, используя лишь несколько самых популярных методов и возможностей.

Настройка фигур

Visio содержит тысячи фигур, и существует бесчисленное количество способов их настройки. Наиболее часто используются встроенные возможности фигур, которые легко найти и использовать благодаря визуальным подсказкам.

1. Маркеры поворота

Ярко-зеленые точки над фигурами называются маркерами поворота. Чтобы повернуть фигуру влево или вправо, перетащите маркер в соответствующую сторону.

2. Голубые стрелки для автосоединения

3. Маркеры выбора для изменения размера фигуры

Чтобы изменить высоту и ширину фигуры, воспользуйтесь ярко-зелеными маркерами выбора. Чтобы увеличить размер фигуры без потери пропорций, щелкните и перетащите маркер выбора, расположенный в углу фигуры. Чтобы сделать фигуру шире или уже, щелкните и перетащите маркер выбора, расположенный сбоку.

Дополнительные возможности фигур Visio

Фигуры Visio - это гораздо больше, чем просто изображения или символы.

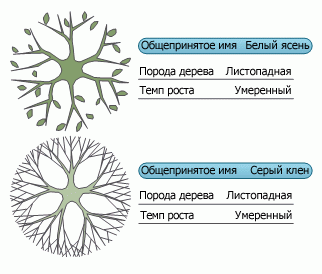

Каждая фигура может быть связана с данными. Добавить данные в фигуры можно несколькими способами. Пока что давайте посмотрим, как просматривать или отображать данные после добавления.

По умолчанию данные не отображаются в документе. Чтобы просмотреть их, выберите фигуру и откройте окно Данные фигуры , как показано на рисунке ниже.

Если вы хотите отображать данные сразу для большого количества фигур, можно использовать функцию, которая называется рисунком, используемым для работы с данными. На приведенном ниже рисунке показаны данные для двух деревьев одновременно.

Примечание: Рисунки, связанные с данными, доступны только для Microsoft Office Visio профессиональный 2007.

Фигуры с особым поведением

Так как невозможно перечислить все фигуры Visio, которые обладают особым поведением, приведем лишь несколько примеров.

Например, чтобы показать больше людей, можно растянуть фигуруЛюди , или чтобы показать рост цветка, можно растянуть фигуру Цветок .

На следующем рисунке показано, как определить размер фигуры на странице с помощью специальной фигуры, предназначенной для измерения других фигур. (Фигуры размеров поддерживаются только в Office Visio Профессиональный 2007.)

Ниже расположена фигура из набора элементов Фигуры для диаграмм . Вы можете щелкнуть фигуру правой кнопкой мыши, чтобы задать количество сегментов и процентное значение, которое представляет каждый из них.

Совет: Чтобы узнать о дополнительных возможностях фигуры, щелкните фигуру правой кнопкой мыши и посмотрите в контекстном меню наличие дополнительных команд.

Наборы элементов

В наборах элементов Visio содержатся коллекции фигур. Фигуры в каждом наборе элементов имеют схожие черты. В этих фигурах могут содержаться коллекции фигур для создания определенного типа диаграммы или несколько различных видов одной и той же фигуры.

На приведенном ниже рисунке набор элементов « фигуры простой блок-схемы » содержит общие фигуры блок-схемы, а набор элементов « фоны » содержит разнообразные фоны. Вы можете даже создать свой набор элементов из избранных фигур.

1. Наборы элементов выводятся в окне Фигуры .

2. При открытии наборов элементов они автоматически закрепляются в окне Фигуры (один над другим).

3. Щелкните заголовок набора элементов, чтобы переместить его наверх стопки.

4. Набор элементов, который раньше был наверху стопки, перемещается вниз окна Фигуры .

Открытие любого набора элементов Visio

Вместе с каждым шаблоном открываются наборы элементов, которые необходимы для создания определенного документа, но вы можете в любой момент открыть другие наборы элементов.


Шаблоны

Шаблоны Visio сложнее описать, так как они не представляют собой один объект - скорее, это набор параметров. Шаблон Visio включает пустую страницу документа, а также любые из следующих элементов:

Наборы элементов, в которых содержится большое количество фигур, необходимых для создания документов определенного типа. Например, при открытии шаблона Диаграммы и графики выводится набор элементов, с помощью фигур в котором можно легко и быстро создавать диаграммы и графики.

Соответствующий размер сетки и разметка линейки. Для некоторых документов требуется специальный масштаб. Например, шаблон План участка открывается в масштабе проектирования, где один дюйм (2,54 мм) равен одному футу (30,48 см).

Специальные меню. Некоторые шаблоны содержат уникальные компоненты, которые можно найти в специальных меню. Например, при открытии шаблона Календарь в главной строке меню появляется вкладка Календарь . С помощью меню Календарь можно настроить свой календарь или импортировать в него данные из Microsoft Office Outlook.

Мастера, которые помогают в создании особых типов документов. В некоторых случаях при открытии шаблона Visio появляется мастер, который помогает приступить к работе. Например, в шаблоне План расстановки открывается мастер, помогающий задать параметры помещения или комнаты.

Дальнейшие действия

Ниже приведены советы о том, как изучить Visio более глубоко.

Помощь при создании сложных документов

Основных инструкций, приведенных выше, достаточно для многих шаблонов Visio. Если вы используете сложный шаблон, прочтите посвященную ему статью.

Знакомство с различными шаблонами Visio

В зависимости от того, какой выпуск Visio вы используете, вам может быть доступно от 25 (для Microsoft Office Visio стандартный 2007) до 64 (для Office Visio Профессиональный 2007) шаблонов. Чтобы узнать больше о них, просмотрите экран "Приступая к работе", который автоматически открывается при запуске Visio. Чтобы вывести краткое описание шаблона и его изображение, выберите категорию и щелкните эскиз соответствующего шаблона.

Просмотр наборов элементов

Вы можете открыть список наборов элементов, чтобы просмотреть доступные фигуры, но еще лучше изучить несколько наборов элементов по отдельности.

Для этого даже не придется открывать схему - просто щелкните Фигуры в меню Файл , а затем перейдите к нужному набору элементов.

Просмотр меню

Откройте различные меню, чтобы быстро понять, что можно делать в Visio. Наиболее часто используются меню Вид , Данные и Фигуры .

1. В меню Вид перечислены все специальные окна документов Visio, а также команды для включения и выключения направляющих, таких как сетка.

2. В меню Данные содержатся команды для расширенных функций, таких как импорт и отображение данных. В нем можно найти одни из самых полезных функций, доступных в Visio.

3. В меню Фигуры перечислены команды, позволяющие настроить положение фигур и соединительных линий в документе.
